探秘工业心脏：深度解析电液比例阀原理动画
在工业自动化与精密控制领域，电液比例阀（Electric-Actuated Proportional Valve）被誉为液压系统的“大脑”。它通过电-液转换，将电信号转化为精确的液压流量和压力，是实现液压系统无级调速、智能控制元件。为了直观理解其复杂结构，一张高质量的电液比例阀原理动画，它能将抽象的技术参数转化为可视化的动态过程。
以下将对电液比例阀的工作原理、核心部件及性能指标进行深度剖析。
核心结构解析：它是如何工作的？
电液比例阀关键由三个部分组成：
1. 控制单元：接收电信号并驱动执行机构。
2. 执行单元：将液压能转化为机械能。
3. 反馈单元：监测系统压力，确保控制精度。
动画视角下的动态过程：

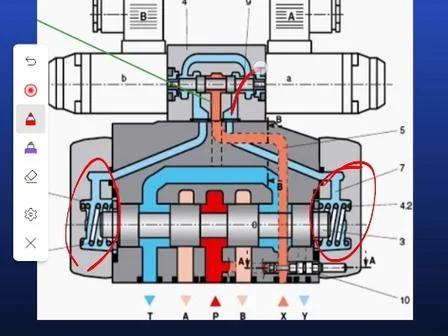

想象一个流体回路，其中包含一个带有精密滑阀的阀体（执行单元），两侧由单向阀（保护阀）和溢流阀（安全阀）构成的回路。当控制单元发出指令时，滑阀在弹簧力和电磁力作用下快速移动，改变通道面积，从而精确调节流体流量。
动画关键点：观察滑阀中心轴（DET）的旋转角度与通道截面积关系。
动画关键点：观察反馈压力如何反馈至控制单元，形成闭环调节机制。
关键性能指标数据表
为了科学评估电液比例阀的性能，我们需要参考以下典型工业级数据。这些数据展示了该设备在流量控制精度、响应速度等方面的行业标杆水平。
电液比例阀关键性能参数参考表
| 性能指标项 | 典型规格标准值 (单位) | 备注说明 |
|---|---|---|
| 流量调节范围 | 0% ~ 100% | 实现无级连续调节，精度可达±0.5% |
| 响应时间 | 0.1s ~ 1s | 快速响应，适合高速运动场景 |
| 工作温度范围 | -20℃ ~ +85℃ | 适应多种环境工况 |
| 最大工作压力 | 0 ~ 28 MPa (4000 psi) | 适用于高压系统 |
| 流量精度 | ±0.5% ~ ±1.5% | 具体取决于阀芯制造工艺 |
| 最大输出流量 | 20 ~ 100 L/min | 视具体型号而定 |
| 密封方式 | 机械密封 / 陶瓷密封 | 确保长期密封性，减少泄漏 |
| 接线形式 | 直连 / 插头式 | 便于安装与维护 |
数据解读：
流量调节范围：用户可以根据需求，从0%到100%任意比例控制液压回路，这对于须要动态平衡（如发动机调速、起重机起升）的应用极具意义。
响应时间：短于1秒的响应速度表明该阀在紧急制动或速度突变时能迅速介入，有效防止系统过冲。
技术应用价值与现实意义
电液比例阀的应用早已超越了简单的液压控制，它已成为现代智能制造的标配。
1. 智能预测与维护：
经由集成传感器，部分高端电液比例阀可实现“预测性维护”。系统可实时监控阀芯磨损情况，在故障发生前发出预警，大幅降低非计划停机时间。
2. 节能降耗：
相比于传统的定压或节流控制，电液比例阀能根据负载大小自动调整流量。数据显示，在同等工况下，采用比例阀控制的液压系统可节省约 15% ~ 25% 的能耗。
3. 多轴协同控制：
在大型工程机械（如挖掘机、挖掘机）中，比例阀允许各液压缸以不同的速度和压力协同工作，完成了复杂的作业动作。，挖掘机能够完成“回缩、回转、变向”三个动作，其核心正是多通道电液比例阀的精密配合。
打个总结：从原理到未来的演进
电液比例阀的原理动画不仅仅是一个展示图的堆砌，它是理解现代液压技术逻辑的钥匙。通过电 - 液转换的精密耦合，该设备将不可控的液压系统转化为了可控的智能系统。
随着新材料（如纳米陶瓷）和微型化技术，未来的电液比例阀将更加紧凑、响应更快，甚至具有自诊断功能。对于工程师和研发人员而言，深入理解这一原理，是掌握液压系统核心技术、提升产品竞争力一步。
技术趋势展望：
从单一的流量控制，向流量 + 压力 + 速度三位一体的智能控制演进，电液比例阀将继续在高端制造领域发挥独特的作用。
