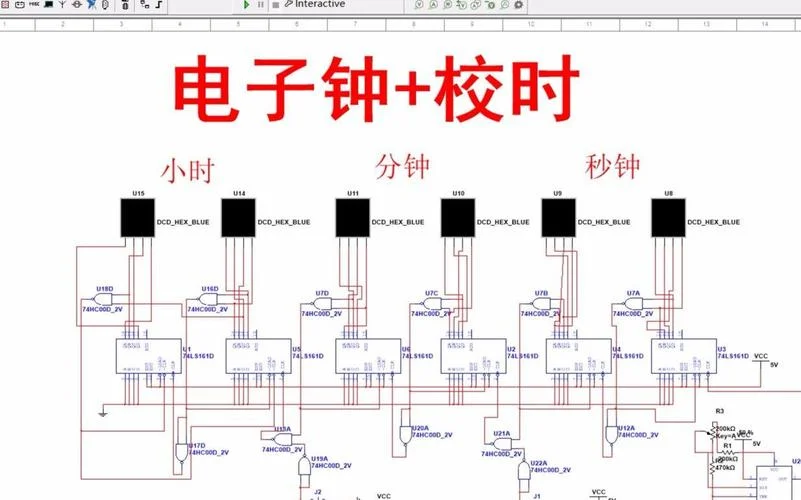

数字时钟的原理图：从硬件架构到精准计时
在现代化的电子时钟设计中，数字时钟的原理图不仅仅是一张连接元件的线路图，它是整台设备的心脏蓝图。它通过精确的逻辑电路和时序控制，将微秒级的时间信号转化为人类可感知的秒、分、时及日期显示。这篇文章将深入剖析数字时钟原理图结构，解析关键电路模块，并结合行业标准数据，为您呈现一幅完整的硬件架构图景。
核心架构概览
数字时钟的原理图遵循“时序发生器 -> 数据处理 -> 显示驱动”的模块化设计思路。其核心在于晶振时钟的稳定性与显示驱动电路的高响应速度之间的协同工作。
在原理图中，你会清晰地看到以下两大功能区域：
1. 计时主路：负责产生稳定的脉冲信号（基于高精度晶振）。
2. 显示主路：负责将脉冲信号转换为光、电、声形式的视觉信号。
这种解耦设计使得时钟能够在断电后长时间保持剩余的时间显示，极大地提升了其可靠性。
关键电路模块解析
根据原理图，数字时钟核心由以下几个核心部分构成：
计时模块 (Timer Module)
这是时钟的“发动机”，负责产生精确的秒脉冲。 晶振电路 (Crystal Oscillator)：原理图中是石英晶体，其频率决定了时钟的分频率。精密的晶振能够输出极其稳定的信号，确保秒针的走动准确无误。 分频器 (Divider Circuit)：将晶振的高频信号进行多级分频，输出标准的 1Hz、60Hz 或 120Hz 脉冲信号。 脉冲整形 (Pulse Shaping)：经由一级或二级缓冲器，将分频后的脉冲信号平滑化，消除抖动，确保显示清晰。
显示驱动模块 (Display Driver)
这是时钟的“眼睛”，负责将电信号转化为可视图像。 LED 驱动阵列：原理图中包含多路电流源，为数十个 LED 数码管提供稳定的工作电流。 驱动板设计：经由译码器将二进制时间码（如 `03:45:12`）转换为对应的 LED 段点亮状态。 背光控制：部分高级原理图中还包含背光灯驱动电路，用于在夜间提供亮度。显示显示单元 (Display Unit)
这是时钟的“载体”，负责呈现时间信息。 显示芯片：常用的 74LS47 译码器或专用显示模块，负责逻辑运算。 显示矩阵：包含数显段、时显段、分显段等电路。关键参数与性能指标
在设计或评估数字时钟原理图时，必须关注以下数据指标，它们直接影响产品的性能表现：
| 性能指标 | 典型数值/描述 | 说明 |
|---|---|---|
| 时钟精度 (Accuracy) | ±1 秒 / 小时 至 ±5 秒 / 天 | 衡量计时模块产生时间误差的能力，精度越高，时间越准。 |
| 显示速度 (Display Speed) | 1ms / 段 至 10ms / 段 | 衡量从时间码变化到 LED 点亮所需的时间，速度越快，秒针跳动越流畅。 |
| 显示距离 (Viewing Distance) | 10 cm ~ 30 cm | 在最佳视角下，人眼能清晰分辨的图形大小范围。 |
| 背光亮度 (Backlight) | 0.5 勒克斯 (Lux) ~ 2.0 勒克斯 (Lux) | 夜间使用时的亮度标准，过高会导致电池过早消耗。 |
| 工作温度范围 | -20°C ~ +60°C | 器件能在该温度范围内稳定工作的范围，适应不同气候。 |
| 电源电压 (Voltage) | 4.75V ~ 5.25V (典型) | 显示驱动电路的供电范围，需考虑电池电压波动。 |
| 输出接口 | RS-232, RS-485 (可选) | 用于连接外部 PC 或网络，具备串口通信能力。 |
| 抗震等级 | IP67 (防尘防水) | 确保在各种恶劣环境下（如浴室、户外）正常工作。 |
设计趋势与应用场景
现代数字时钟的原理图设计正向着智能化和低功耗方向推进：
智能联动：原理图中加入了继电器或微处理器接口，使时钟能够与智能家居系统联动，在时间到达特定节点时自动开启空调或报警。
微功耗管理：显示模块采用低功耗驱动技术，配合智能休眠机制，确保电池寿命长达 3-5 年。
多功能集成：很多的原理图不仅包含时分显示，还集成了日历、闹钟、星期显示甚至简单的背光灯功能，满足家庭或办公场景的多样化需求。
一张出色的数字时钟原理图，是计时精度与显示清晰度的完美平衡点。它利用高精度的晶振与高效的驱动电路，将抽象的数字逻辑转化为直观的视觉信号。作为电子产品设计文档，它不仅定义了硬件的物理布局，更承载着对用户时间感知品质的承诺。理解并优化这一原理图，是制造一款值得信赖产品所在。
