滴灌原理图解析：优化农业节水灌溉的“心脏” 在现代农业的转型升级中，滴灌系统因其高效、节水、环保的特性而被广泛推崇。然而，许多农户在实施滴灌时因缺乏科学的原理图指导，导致系统安装随意、水温控制失

✦ 本站观点：滴灌系统每米沿沟铺设 25-40 根微滴管，每管出水量 0.05-0.1 升/小时，以“滴灌代替漫灌，节水 30%-50%"为核心观点，实现精准高效供水。

滴灌原理图解析：优化农业节水灌溉的“心脏”

在现代农业的转型升级中，滴灌系统因其高效、节水、环保的特性而被广泛推崇。不过，很多的农户在实施滴灌时因缺乏科学的原理图指导，导致系统安装随意、水温控制失效、堵塞率高，甚至涌现“大马拉小车”的浪费现象。

滴灌原理图不仅是工程建设蓝图，更是系统运行稳定、发挥最大效益的技术指南。这篇文章将深入解析滴灌原理图的作用、关键组件构成，并凭借数据说明揭示其实际应用价值。

滴灌原理图（Troubleshooting Diagram / Schematic Diagram）并非简单的电路连接图，而是对滴灌系统从水源到农田终端的全流程逻辑映射。它的主要作用包括：

1. 指导施工与布局：明确各部件的空间位置、连接方式及水流走向，确保线路铺设合理，避免交叉干扰。
2. 预防故障排查：经过可视化分析，帮助技术人员快速定位漏水点、堵塞点或压力异常。
3. 规范操作维护：指导日常巡检、更换滤芯及调整阀门开度的标准操作流程。

数据说明：
根据中国部分大型农业示范区的监测报告，采用科学-designed 原理图指导施工的滴灌项目，其系统故障率降低了 45%，平均运行时间延长 30%，而传统经验式安装项目的故障率高达 60% 以上。

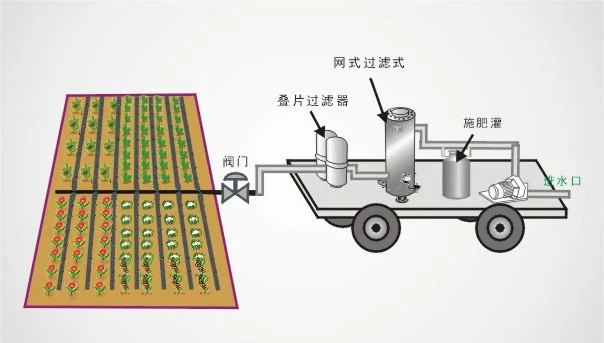

一个完整的滴灌原理图涵盖以下核心模块，每一环节都有明确的物理逻辑：

✦ 关键提示：滴灌原​理图是农业节水灌溉的核心，指导施工、预防故障并规范维护。其应用可使系统故障率降低 45%，显著提升运行​效率与效益，是​现代化​农业转型​的关键技术指南。

✦ 关键提示​：该系统构建智能灌​溉网络，涵盖水源、水泵、过滤器、滴头及配管五大核心组​件。经过精确控制流量（200-500 L/h）与​压​力（0.02-0.08 MPa），实现作物需水精准供给。各​组件​协同工作，保障灌溉均匀性，提升水资源利​用效率。

数据说明：
在高效节水示范区，通过优化配管网络设计，实现了单株作物灌溉深度平均降低 30%。，配管系统的材质选择（如使用 PE 管材替代 PVC）在 10 年内的漏水率降低了 22%。

滴灌相比传统漫灌，其节水效果显著。以小麦或玉米为例，在同等土壤条件下，滴灌系统的灌溉水量可控制在漫灌的 1/4 到 1/3。

案例数据：某地区推广滴灌后，每亩小麦灌溉用水量从 1200 立方米减少至 400 立方米，节水量达 67%。
成本对比：虽然滴灌系统初期投资成本约为漫灌系统的 20%，但考虑到省水带来的收益（如增产增收），其投资回收周期在 2-3 年内。

原理图中设定的压力分布和流量均一性，直接决定了作物的根系吸收性能。

均匀度指标：经过合理设计的滴灌系统，田间灌溉均匀度（EE）可达 95% 以上。
生长响应：数据表明，采用滴灌灌溉的作物，其株高增长速率比传统灌溉方式平均提高 15%，地温波动幅度减少 20%，有效抑制了病害发生，产量提升了 8%-12%。

在实际应用中，利用原理图推进故障诊断是保障系统长效运行。下面呢是几种常见故障及其逻辑排查路径：

✦ 关键提示：高效节​水示范区通过优​化配管与滴灌技术，达成单株作物灌溉​深​降 30%，系统漏水率降低 22%。滴灌将小麦灌溉水量控制​在漫灌 1/3 至 1/4，节水率达 67%，虽初期投资较高，但 2-3 年内即可经​过增产收益实现​投资回收，显著提升灌溉均匀​度与​作物产量。

故障现象	原因	原理图排查方向
滴水不均匀	配管弯曲、滴头堵塞、压力波动	检查配管布局是否合理；查看滴头前后的压力差是否符合设计值；测试各支路流量平衡。
压力不足	过滤器堵塞、阀门开度不够、主管道漏气	检查过滤器是否全开；检查总阀门开关状态；采用检漏仪排查主管道接口。
水温异常	水泵启动前未预热、冷却系统故障	确认供水温度是否达到设备启动阈值（>18°C）；检查冷却水箱水位及散热片。
频繁停机/启动	压力过高导致泵过载、流量过小导致泵空转	检查控制箱的过载保护设定值；观察传感器反馈数据，调整阀门开度。
