板框污泥压滤机原理与工艺解析
污泥处理与资源化是利用污水处理尾端的宝贵资源。在污泥处理车间中，板框压滤机扮演着核心角色。它通过机械压榨的方法，将高含水率的污泥脱水成固态滤饼，从而大幅降低后续处理难度与成本。这篇文章将深入剖析板框污泥压滤机原理、工作流程及其在现代水处理中的实际应用价值。
核心原理：重力与摩擦力的协同作用
板框压滤机（Pressure Filter）是一种全封闭式的间歇式设备，其核心原理基于过滤介质（滤布）的截面阻力与滤饼的压缩阻力之间的平衡。
1. 过滤机理：当污泥浆液被泵送入滤室后，利用下部的活塞或推杆将物料推向滤布。在滤布与滤板之间形成微孔通道，允许部分水分和悬浮物通过，而将固体颗粒截留在滤饼层中。这一过程主要依靠物理筛分和毛细管作用。
2. 压榨机制：当滤液通过滤布后，滤室内的压力上升。通过调节滤板之间的间隙或施加外部压力，利用滤饼对滤布的吸附和毛细管力，将滤饼进一步压缩，挤出更多的水分。
3. 平衡关系：整个脱水过程是一个动态平衡过程。进水压力、滤布截留力、滤饼压缩力和滤液凭借阻力必须相互平衡。压滤机的操作核心在于通过调节“压力差”来改变过滤速度和滤饼厚度。

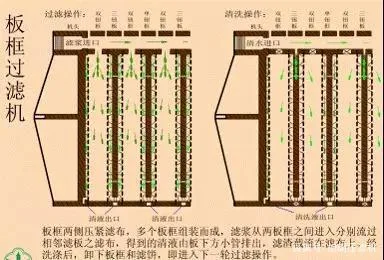

设备结构与工作流程
1 主要结构部件
滤板与滤框：由不锈钢制成，可拆卸，用于构建过滤空间。 滤布：为两层或三层，由尼龙、聚酯或金属丝网制成，具有特定的孔径和强度，决定过滤精度。 骨架框：支撑滤板和滤布的框架，确保设备在高压下的稳定性。 操作杆与活塞：用于控制滤室进出料和进行压榨操作。 液压系统：提供必要的过滤压力和压榨压力。2 典型工作流程
1. 加料：高压泵将原污水或污泥浆液输送至滤室。 2. 过滤：浆液在滤布作用下，固相被截留形成滤饼，液相（滤液）穿过滤布进入滤液室。 3. 压榨：操作杆推动滤板，压缩滤饼，挤出滤液，使滤饼变薄、含水率降低。 4. 卸料：当滤饼达到最佳含水率后，开启卸料阀，将滤饼排出，滤液汇入清水槽。 5. 循环：复用的滤板进行下一轮操作，实现连续化脱水。关键性能指标与数据说明
板框压滤机的性能直接取决于滤布的孔径、滤板的厚度、骨架强度以及操作压力。下面呢是该设备在典型工况下性能数据说明：
| 性能指标 | 具体数值/范围 | 说明 |
|---|---|---|
| 滤饼含水率 | 10% - 30% | 取决于滤布孔径、板厚及压榨次数。不锈钢滤布可达 10%，尼龙滤布控制在 15%-20%。 |
| 耐滤布压力 | 0.01 - 0.15 MPa | 指滤布防止滤布破裂的最大压力。若超过此值，滤布将发生撕裂，导致滤液泄漏。 |
| 过滤速度 | 5 - 20 m/h | 受滤布孔径、浆液粘度及压力差作用。孔径越小（如 0.75mm），过滤速度越慢，但截留精度越高。 |
| 过滤面积 | 1 - 10 m²/台 | 取决于滤板数量与框架尺寸。一般工业板框面积为 2-5 平方米，大型装置可达 10 平方米以上。 |
| 滤布使用寿命 | 3 - 8 个月 | 视浆液成分（如有机酸、表面活性剂）及操作压力而定。频繁更换成本高。 |
| 能源消耗 | 约 1.5 - 3.0 kWh/m³ | 主要消耗在压缩过滤所需的液压能量上。 |
注：不同材质和规格的滤布在上面这些数值间存在较大波动。，对于含有大量有机酸的污泥，必须选用耐酸、高强度的丝布，否则设备会迅速损坏。
技术优势与现代应用
相较于过去的传统设备，现代板框压滤机在智能化和环保方面取得了显著进步：
1. 高脱泥率：经由优化的液压系统和多道压榨流程，可将污泥含水率稳定控制在较低水平，大幅减少脱水剂的投加量。
2. 连续化生产：配合变频泵和自动化控制系统，可实现 24 小时不间断运行，提高生产效率和设备利用率。
3. 环保合规：生成的滤饼可作为建材原料（如路基材料、砖瓦原料）或经焚烧/气化后产生能量，实现了污泥的“零废弃”处理，符合严格的环保排放标准。
4. 模块化设计：滤板与滤框可快速互换，可根据不同污泥的特性（如高浊度、高有机负荷）灵活调整滤布类型和骨架结构。
板框污泥压滤机作为污泥处理领域的“老而新”设备，凭借其成熟可靠的原理和优异的脱泥性能，依然是处理量大、工况复杂的污泥处理站的首选设备之一。随着滤布材料和液压技术的不断创新，其智能化水平正不断提升。对于污水处理企业而言，合理选型、科学操作板框压滤机，是降低运行成本、实现污泥资源化利用环节。
通过优化工艺参数，并结合先进的自动化控制策略，板框压滤机不仅能高效完成脱水任务，更能为生态环境提供坚实支撑。
