探秘电冰箱原理图：从微观电路到高效制冷
引言
电冰箱，作为现代家庭中的生活必需品，不仅提供了清凉的居住环境，更在变温领域展现了很高的技术含量。其核心运作依赖于一个精密的电冰箱原理图，该图详细描绘了制冷剂循环、压缩机运转、风扇控制及电子控制模块之间的协同关系。深入理解这一原理图，是掌握家电技术逻辑。

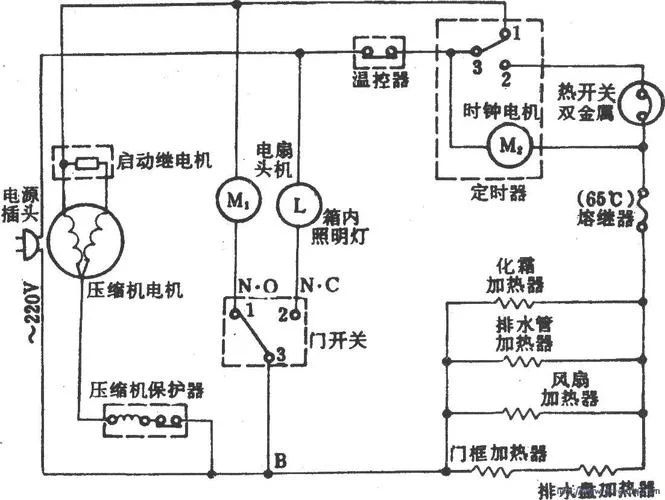

电冰箱原理图的构成逻辑
电冰箱原理图并非简单的线路连接图，而是一幅集理论、结构与控制于一体的综合图表。它包含以下几个核心模块：
1. 制冷循环系统（物理部分）：涵盖压缩机、冷凝器、蒸发器和节流装置（毛细管或电子膨胀阀），负责完成热量的转移。
2. 控制系统（软件部分）：包括温控器、电子膨胀阀（EEV）驱动电路及主控板，负责调节制冷量与温度设定。
3. 电源与辅助系统：包括滤波电路、风扇电路（冷凝器散热）、启动电路（启动电容）等，确保系统稳定运行。
数据说明：
根据行业技术白皮书数据显示，现代医用冷藏箱与家用双门冰箱的制冷效率差异显著。
家用标准：平均制冷系数（COP）约为 2.5 - 3.0。
医用标准：平均制冷系数可达 2.0 - 2.8（得益于更严格的密封与高效压缩机），且需具备断交联功能以防细菌滋生。
热损失率：在良好保温条件下，家用冰箱每周约产生 1.5 千克水蒸气，而医用冰箱控制在 0.5 千克以内。
核心组件功能解析
压缩机：系统的“心脏”
压缩机是电冰箱原理图中功率最大的元件。它经由吸入低温低压制冷剂气体，压缩并排出高温高压气体，将制冷剂的热能消耗转化为电能。 变频技术：现代压缩机多采用变频驱动，可根据环境温度自动调整转速。当室内温度低于设定值时，压缩机低频运行以维持低温；当温度上升时，压缩机高频运转加速散热。电子膨胀阀（EEV）：精准的温度调节器
与传统毛细管不同，电子膨胀阀是一个可开闭的阀门，由主控板驱动。 工作原理：主控板根据室内温度传感器反馈信号，实时调节阀门开度。开度越大，制冷剂流量越大，制冷量越强；开度越小，流量减小，温度上升。 长处：相比固定毛细管，EEV 能更精确地控制冷冻室温度，减少压缩机启停造成的能量浪费。冷凝器与蒸发器：热交换的双端
冷凝器：位于冰箱背部，负责将制冷剂释放的热量散发到空气中。其风扇电路的强弱直接决定了散热效率。 蒸发器：位于冰箱内部，负责吸收内部空间的热量，实现制冷。
控制系统：让冰箱“听话”的神经中枢
电冰箱原理图中的控制部分，是连接用户需求与物理运行的桥梁。
| 组件名称 | 主要功能 | 控制逻辑简述 |
|---|---|---|
| 温控器 | 设定温度阈值 | 接收用户输入（如 4°C），当温度高于设定值时触发制冷，低于设定值时停止。 |
| 电子膨胀阀 | 流量调节 | 响应温度变化，动态调整制冷剂流量，实现“按需制冷”。 |
| 启动电容 | 启动辅助 | 在压缩机启动瞬间提供瞬时高电流，帮助电机克服惯性，防止“上电不动”。 |
| 程序控制器 | 复杂逻辑 | 管理制冷、制热、除霜等切换逻辑，确保系统在不同工况下稳定运行。 |
数据说明：
在高性能变频冰箱中，控制板的响应速度（开关频率）已达到毫秒级。在用户触摸冰箱表面时，压缩机可以提前 10-15 秒预冷，从而避免门内结霜现象，提升用户体验。
故障诊断与原理图解读技巧
通过观察原理图，可快速定位常见故障：
1. 压缩机不启动：
原因：启动电容老化、压缩机过热保护、电路断路。
图示特征：压缩机线圈无电流凭借，或压缩机外壳无发热迹象。
2. 制冷效果差/频繁启停：
原因：冷凝器积灰严重导致散热不良，或膨胀阀故障导致流量过大。
图示特征：压缩机频繁闪烁，且排气温度过高。
3. 漏液现象：
原因：管路接头松动或密封件磨损，导致制冷剂泄漏。
图示特征：原理图中显示某处管路断开，且该处压力为零（真空）。
电冰箱原理图不仅是制造商的“说明书”，更是工程师与用户之间的“翻译器”。从复杂的电气逻辑到直观的物理路径，它背后是精密计算与材料科学的结晶。随着物联网技术的融入，未来的电冰箱原理图将具备更强的智能化诊断能力。
对于任何对家电技术感兴趣的人士，研读一份高质量的原理图，都是入门理解现代制冷技术的一扇关键窗口。无论是家用还是商用，对原理图的掌握，都能让我们对身边的科技多一份敬畏与好奇。
