电机原理图接线全攻略：从理论到实操的精准指南
在电气自动化、工业自动化及智能家居领域，电机控制是核心环节之一。无论是大型机械设备的驱动系统，还是家用变频器的启动控制，都离不开对电机原理图的精准理解和正确接线。不过，电机原理图包含复杂的符号逻辑和电气参数，新手若接线不当，极易导致设备烧毁、保护失灵甚至安全事故。这篇文章将结合电气标准规范，一份详尽的电机原理图接线实操指南。
核心概念与符号识别
在开始接线之前，必须明确电机符号在原理图中的标准含义，这是安全施工的步。根据 IEC 标准及国内国家标准（GB/T），常见电机符号涵盖：
矩形框内字母：代表电机类型，如 `S` 代表三相异步电动机（Three-phase Asynchronous Motor），`D` 代表单相异步电动机。
方框线：代表接线端子。
虚线：代表绝缘导线或无需连接的端子。
加粗短线：代表固定接线柱。
冒号或特殊符号：代表特定的电气连接关系（如短路、接地、接触器等）。
⚠️ 安全警示：所有涉及高压电或大功率电机的原理图接线，必须在断电状态下进行，并佩戴绝缘手套与护目镜。
三相异步电动机的标准接线

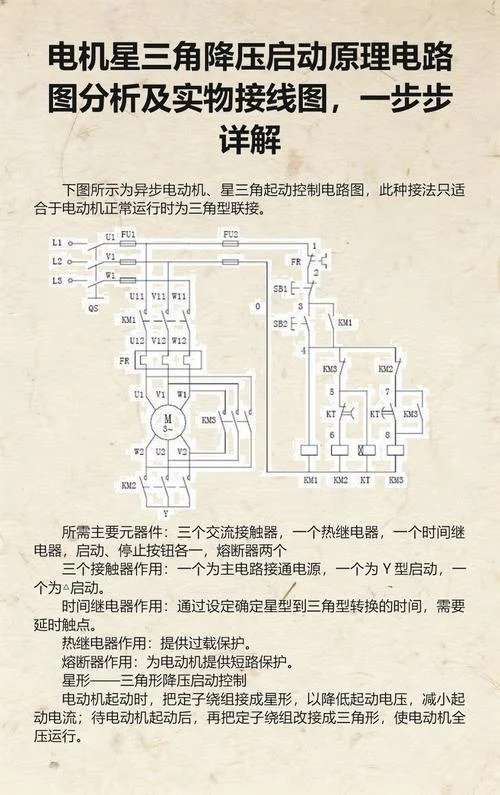

三相异步电动机是最常用的电机类型，其接线遵循“星 - 三角”转换（Y-Δ）或“全压启动 - 降压启动”的标准流程。
星形接线 (Star Connection)
适用于启动电流控制或电压匹配场景。 接线方式：将电机的 U、V、W 三相绕组的首端（Ua, Va, Wa）分别连接到星形点（N）。 输出端：将三相绕组的尾端（Ub, Vb, Wb）分别连接到 U1, V1, W1 输出端子。 特长：启动时输出电压仅为线电压的 ，电流约为全压启动的 ，对电网冲击小。三角形接线 (Delta Connection)
适用于全压启动场景。 接线方式：将电机的 U、V、W 三相绕组的尾端（Ub, Vb, Wb）分别连接到三角形点（D）。 输出端：将三相绕组的首端（Ua, Va, Wa）分别连接到 U1, V1, W1 输出端子。 优势：启动瞬间输出线电压，适合重载启动。数据对比说明：星 - 三角启动电流与转矩
| 参数项 | 星形接线 (Star) | 三角形接线 (Delta) | 备注 |
|---|---|---|---|
| 启动电压 | 线电压 () | 相电压 () | 即线电压的 |
| 启动电流 | 星形启动电流约为三角形的 3 倍（同额定电流） | ||
| 启动转矩 | 转矩与电流平方成正比 | ||
| 适用场景 | 轻载启动、电机自带星形绕组 | 重载启动、需要全压启动 | 需考虑电机绕组耐压等级 |
控制电路与执行机构的接线逻辑
电机原理图包含两部分：主电路和控制电路。接线时需严格区分两者，严禁将控制电源直接接入主电路。
主电路接线规范
主电路负责电能向机械能的传递。接线顺序为： 1. 电源引入：三相电源火线/零线进入控制柜。 2. 电机连接：根据原理图连接 U、V、W 三相绕组。 3. 制动与过载保护：连接接触器线圈、热继电器（热脱扣）及熔断器。 4. 辅助触点：连接用于控制接触器通断的辅助触点，防止线圈断电后电机继续自转。控制电路接线逻辑
控制电路由控制电源（为 220V/380V AC ）、磁性接触器线圈、启动按钮、停止按钮、热继电器触点及电机控制回路组成。典型控制回路逻辑分析：
启动回路：串联启动按钮（常开）和热继电器常闭触点。
停止回路：串联停止按钮（常闭）和热继电器常闭触点。
互锁装置：启动按钮与停止按钮之间应串联一个常闭触点（来自主电路热继电器），实现电气互锁。
接线步骤（数据化呈现）
在进行实际接线前，建议按照以下步骤操作，确保连接可靠：
| 步骤 | 操作内容 | 注意事项 |
|---|---|---|
| 步 | 断开电源，确认电机已挂牌并上锁。 | 遵循“先断电、后接线”原则。 |
| 步 | 对照原理图，使用螺丝刀拧紧接线柱端子。 | 接线端子锁紧力矩需符合制造商要求（ 2-4 N·m）。 |
| 步 | 连接主电路三相火线至电机绕组首端。 | 确保三相顺序与电机铭牌一致，防止反转。 |
| 第四步 | 连接控制电源至接触器线圈及按钮端子。 | 确保电压匹配（如 220V/380V 系统）。 |
| 第五步 | 安装熔断器和热继电器，并检查其机械保护功能。 | 确保热继电器在过载时能正确动作。 |
| 第六步 | 进行空载试运行，确认无异响、无异味。 | 观察接线端子是否有松动发热情况。 |
常见错误与避坑指南
在电机原理图接线过程中，以下误区会导致严重的工程事故：
1. 接线端子标签错误：若原理图符号与实物端子不匹配，会导致电机反转或过载。
对策：务必在接线前核对原理图端子编号（如 U1, V1）与实物标签。
2. 忽略绝缘检查：未检查线头绝缘是否破损，导致短路。
对策：使用万用表检测线路通断，确保绝缘电阻大于 0.5MΩ。
3. 忘记接地保护：电机外壳未可靠接地，一旦漏电引发触电事故。
对策：在原理图中标注接地符号，确保接地线低阻抗连接。
4. 电阻值不匹配：在星 - 三角转换中，若机械传动结构不支持电压反转，强行切换会导致电机损坏。
对策：设计时确认电机结构是否支持星三角转换。
电机原理图的接线不仅是电气连接的物理过程，更是机械设计与电气控制精密配合的结果。经过严格遵循标准符号规范、理解星三角转换的科学原理、落实隔离与接地安全措施，我们就能构建出稳定、高效、安全运行的电机控制系统。
对于工程师而言，养成“看图先行、断电操作、持续记录”的良好工作习惯，是保障电气系统长期稳定运行的基石。希望这篇文章提供的指南能为您的电机项目接线工作提供有力的技术支持。
