滚动轴承设计原理：从理论到工程实践的全景解析
滚动轴承作为现代机械系统中广泛应用部件，其性能直接决定了设备的运行效率、寿命及可靠性。从家用电器到巨型航空发动机，滚动轴承的设计不仅涉及材料科学与流体力学，更融合了精密加工与热力学平衡。这篇文章将深入探讨滚动轴承的设计原理，涵盖几何结构、载荷特性、应力分布及关键设计参数，并结合实际数据说明其设计精髓。

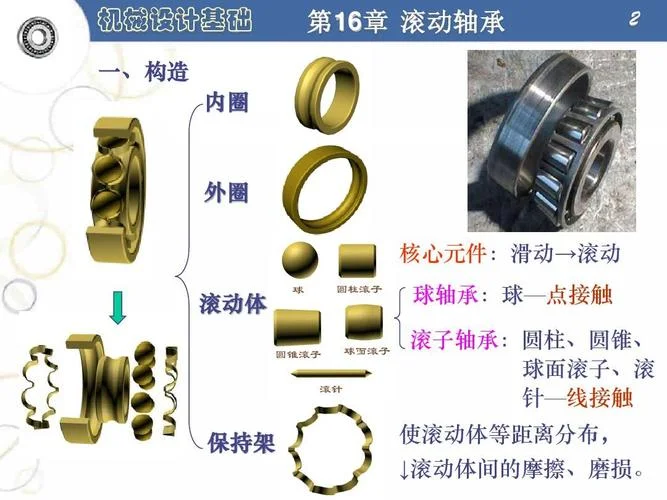

滚动轴承的基本结构与分类
滚动轴承首要由内圈、外圈、滚珠/滚子、保持架和轴颈/座孔组成。其核心工作原理是利用滚动体在轴颈与内圈之间作相对直线或曲线运动，将载荷从轴径向传递给外圈。
滚动体类型
根据滚动体的形状，轴承可分为两大类： 球轴承（Ball Bearings）： 滚动体为球体。适用于径向载荷，接触应力集中，适用于小尺寸和高速场合。 圆柱滚子轴承（Cylindrical Roller Bearings）： 滚动体为圆柱体。适用于轴向和径向载荷联合承受，接触面积大，寿命长，但尺寸较大。 圆锥滚子轴承（Trunnion Roller Bearings）： 滚动体为圆锥体，兼具径向和轴向承载能力，常用于重载齿轮箱。保持架（Cage）的作用
保持架是轴承内部组件，用于引导滚动体运动、防止其磨损、脱壳及保持滚动体之间的润滑间隙。现代轴承多采用尼龙、钢或高分子材料制造，具有耐磨、耐高温、抗冲击特性。滚动轴承的设计核心参数
在设计滚动轴承时，工程师需综合考虑以下关键参数，以确保轴承在预期工况下运行可靠：
| 参数名称 | 符号 | 单位 | 含义与影响 |
|---|---|---|---|
| 工作转速 | rpm | 决定润滑方式（油膜厚度）及发热情况。转速越高，润滑油温越高，所需润滑脂粘度越大。 | |
| 额定动载荷 | N | 轴承保持基本额定寿命 的载荷。 值越大，轴承越坚固，寿命越长。 | |
| 额定静载荷 | N | 轴承保持基本额定寿命 的载荷。 值越大，轴承保持静止时的初始寿命越长。 | |
| 额定寿命 | 百万转 (million revolutions) | 基本参数。指基本额定动载荷 的轴承，在基本额定寿命 循环中可靠地（概率为 90%）不发生疲劳点蚀、剥落等失效现象的次数。 | |
| 接触应力 | MPa | 滚动体与滚道接触面上的压力。设计需确保 不超过材料许用应力。 | |
| 极限转速 | rpm | 轴承允许达到的最高转速，受润滑剂粘度、轴承游隙及发热限制。 |
滚动轴承的应力分析与寿命计算
接触应力公式
滚动体与滚道接触面并非光滑平面，而是存在微小的几何误差。根据赫兹接触理论（Hertzian Contact Theory），接触应力与载荷成反比，与接触刚度成反比。对于球轴承，接触应力计算公式如下：
：轴承受的径向载荷
：滚动体直径
：滚道曲率半径（取 0.5 倍滚动体直径）
：等效滚动体曲率半径（考虑内外圈曲率影响）
数据说明：
以常见的 6205 型球轴承为例，其滚动体直径 mm， mm，接触半径 mm。若承受径向载荷 N，则接触应力约为：
该应力值远低于 45 钢或 40Cr 钢的屈服强度，属于安全工况。
基本额定寿命
基本额定寿命 （单位：百万转）是衡量轴承耐用性指标。根据 ISO 和 GB 标准，当轴承在 次循环后，有 90% 的轴承不会发生疲劳失效。 寿命计算公式为：：基本额定动载荷
：等效径向载荷
：寿命指数，对于球轴承 ，对于圆柱滚子轴承
案例对比：
假设需承受 N 的载荷，选用轴承 A 的 N，轴承 B 的 N，两者 。
轴承 A 寿命： 百万转
轴承 B 寿命： 百万转
，在相同载荷下，额定载荷越高，轴承寿命呈立方级增长，设计时应优先选用高 值轴承。
热平衡与润滑策略
滚动轴承在高速重载工况下会产生大量热量，因此热平衡设计。
1. 润滑脂选择： 润滑脂的粘度不仅取决于温度，还取决于转速。
低速（<600 rpm）：选用高粘度润滑脂（如 NLGI No. 2）。
中速（600-3000 rpm）：选用中等粘度。
高速（>3000 rpm）：选用低粘度或锂基润滑脂，甚至需使用油浴润滑。
2. 游隙（Clearance）设计： 轴承内部存在微小间隙，称为游隙。设计时需合理分配内外圈游隙，防止因热膨胀导致卡死，减少摩擦发热。
滚动轴承的设计是机械工程领域一门高度复杂的交叉学科。从几何形状选择，到材料科学的极限应用，再到热力学平衡的精准控制，每一个环节都直接关系到产品的性能。
理解并掌握滚动轴承的设计原理，不仅需理论推导，更必须深厚的工程实践。未来的设计趋势正朝着轻量化、智能化（内置传感器监测状态）以及更高转速方向发展。对于工程师而言，唯有深入研习“滚动轴承设计原理”，方能驾驭复杂工况，制造出更加可靠高效的产品。
