隔油池构造原理与设计：从结构到效能的深度解析
在石油、化工、印染、造纸及船舶等行业，水是生产过程中的资源，但也伴随着大量难降解的有机污染物。这些污染物若未经处理直接排放，不仅会严重污染水体，还会破坏生态平衡。因此，隔油池（Scum Collector）作为大气污染防治系统中的一道关键防线，其构造原理与运行效能直接关系到治理效果。这篇文章将深入探讨隔油池的内部构造、工作原理以及关键设计参数。
隔油池的构造原理
隔油池，又称气浮池或破乳池，其核心功能是利用物理、化学及生物作用，将废水中的油悬浮物（如有机油、矿物油等）与水分分离，使油类上浮至水面形成浮渣层，而水相则通过管道排出。其构造原理主要基于重力分离法，辅以部分破乳技术。
重力分离机制
隔油池 typically 的构造设计遵循“重力沉降”的物理学规律。当含有油污的废水进入池体后，由于油在水中的密度远小于水（一般小于 0.9 kg/L），在重力作用下，油滴会自然上浮。这种上浮过程并非瞬间完成，而是一个受多种因素效应的动力学过程： 密度差驱动：油滴上浮的驱动力来源于流体静压力与浮力之差。 停留时间：这是决定分离效率因素。若停留时间过短，油滴无法完成上浮和聚集沉降；若过长，会增加后续处理成本并引发厌氧腐败。破乳辅助机制
对于乳化性较强的油污（如表面活性剂引起的乳状液），单纯的重力分离效果不佳。此时需引入化学或生物破乳原理： 化学破乳：向池内投加破乳剂（如聚乙二醇醚类），破坏乳化膜，使分散的油滴聚合并上浮。 生物破乳：利用微生物分泌酶类，加速乳化油的分解与聚集。核心构造部件分析

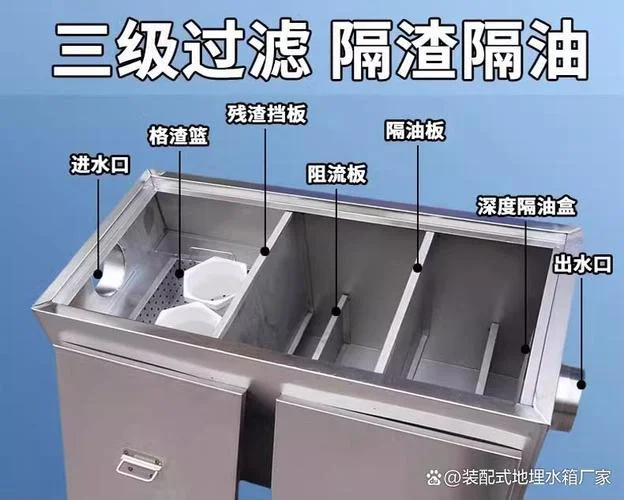

一个高效的隔油池由以下几类核心构件组成：
1. 进水与溢流堰
位于池体表面，是关键的水量入口。其堰口高度和尺寸需精确计算，以防止短流（即水流直接冲击池底，未充分接触分离介质）并保证稳定的溢流堰落水位。
2. 分离区（关键工作区）
这是池体部分，呈梯形或环形设置。
斜板/斜管填料：现代隔油池多采用斜管填料。其内部形成大的比表面积，迫使油滴在池内停留时间延长，增加上浮时间，利用斜板产生的离心力辅助分离，显著降低能耗。
3. 去除区与刮油刮渣机构
位于池体底部，负责收集上浮的浮渣。
刮板：连续或间歇运动，及时将浮渣从池底推向集油槽。
刮油刮渣机构：利用机械或液压形式，将浮渣从溢流堰的落水口刮除，使清水顺利进入后续处理单元。
4. 出水与排油层
上层的油相通过溢流堰溢流排出。
下层的清水通过专门设计的出水口流入管网。，部分隔油池设有浮渣槽，专门收集未进入出水系统的浮渣，避免堵塞出水口。
关键性能指标与数据说明
隔油池的设计不仅看外观，更看数据。下面呢是基于典型设计的性能指标表，用于指导工程选型与验收。
隔油池性能指标参考表
| 指标项目 | 典型设计值 | 备注与说明 |
|---|---|---|
| 占地面积 | 0.3 ~ 0.8 m²/m³ | 视污染物浓度及流速而定，需根据流量计算确定。 |
| 入水流量 | 50 ~ 200 m³/h/㎡ | 单位面积的处理负荷，过高会导致分离效率下降。 |
| 进水油含量 | 20 ~ 80 ppm | 钢铁厂、造纸厂等重油污企业数值较高。 |
| 出水油含量 | < 5 ppm (部分行业要求<1 ppm) | 根据排放标准（如 GB 3838-2002）执行，分为一级、二级处理目标。 |
| 平均停留时间 | 3 ~ 6 小时 | 对于含油污水，若停留时间<3 小时，分离效果显著降低。 |
| 设计流速 | 0.5 ~ 1.5 m/h | 悬浮物去除率最高区间，过快易冲刷沉淀区。 |
| 最小水深 | 0.8 ~ 1.2 m | 确保油滴有足够时间上浮至水面。 |
| 最小池深 | 2.0 ~ 3.0 m | 需考虑刮油机构的高度及后续处理需求。 |
注：表中数据为典型工程参考值，实际设计需根据当地环境、污染源特性及环保要求进行调整。
隔油池虽看似简单，但其构造原理涉及流体力学、化学工程及环保规范的综合应用。合理的构造设计（如科学的斜板选型、优化的进水堰结构、高效的刮油系统）能显著提升分离效率，降低运行成本。
在工程建设中，工程师们不仅要关注硬件参数的达标，更要重视水力平衡与运行周期的考量。通过科学的计算与精细的构造，隔油池能够有效地拦截污染物，为水环境的净化奠定坚实基础，是实现绿色推进环节。
