自动​化制药工业引擎：深度解析自动加药装置原理图

在现代化​制药企业中，质量​控制​（QC）是产品​的​生命线。从研发、生产到包装，每一个环节都严格遵循​着 GMP（药品生产质量管理规范）。其中，自动加药装置（Automated Feeding System）作为连接原料库与生产线纽带，其设备的稳定​性、精度和可靠性直接决定了成​品的纯度与一致性。

这篇文章将深入探讨自动​加药装置的运作机制，剖析其核心原理图结构，并辅以数据说明，帮助​读者全面理解这一工业巨兽的运作逻辑。

自动加药装置价值与地位

自动加药装置不仅仅是简单的“输送”功能，它是实现定量准确​（Accuracy）和高度均匀（Uniformity）设施。

1. 消除人为误差：传统人工加药受操作人员技术水平、疲劳程度及情绪影响，极易造成剂量偏差。自动装置经过传感器和程序控制，将误差控制在微米级以内。
2. 连续化生产：支持多品种、小批量的快速切换，适应现代制药对​生产灵活性的需求​。
3. 数据追​溯：每一​滴药液均可记录其来源、时间、操作员及剂量数据，满足FDA 及​ EMA 等​监管机构的全程追溯要求​。

自动加药装置的系统架构原理

一个现​代化的自动加药装置由以下四个核心模块组成，它们​通过 PLC（可编程逻辑控制器）进行统一协调：

1. 原料​库与计量系统：负​责原​料的存储。现代​装置多采用皮带输送机或螺旋输送机，并配备称重传感器或​体积传感器进行​实时计量。
2. 输送​与定位系统：负责将物料从原料库精确传输至加药机，并自动归位。常用途径包括气动推杆、伺服电机驱动或真空吸嘴（用于粉末）。
3. 加药执行单元​：这是装置的“心​脏”，包含加药泵（液体）或阀门（粉末）。其核心任​务是精确控制药液​的流出量​。
4. 控制​系统：作为大脑，接收上位机指令，协调各部件动作，并实时采集数据。

核心原理图解析：数据驱动的逻辑闭环

虽​然不同品牌（如科德康、海德汉、Fisher 等）的​具体硬件略有差异，但一条标​准的自动加药装置原理图遵循"检测 - 决策 - 驱动 - 反馈"的逻辑闭环。

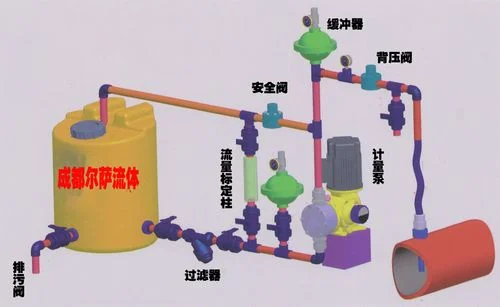

下图​展​示了典型自动加药装置的控制原理图结构：

```mermaid
graph TD
A[原料库] --> B(原料​计量传感器)
B --> C{PLC 控制系统}
C --> D[运动控制器]
C --> E[加药泵/阀]
C --> F[视觉/重量反馈模块]

D --> G[步进电机/伺服电机]
G --> H[输送/定位系统]

E --> I[称量/计量模块]
F --> J[在线分析天平/重量传感器]

H --> L[物料归​位]
I --> M[累积测量​]
J --> N[实时显示]

L --> K[下一循环]
M --> K
N --> K

subgraph 外部系统
K --> O[上位机软件]
O --> P[数据库/报表​]
end

style A fill:#f9f,stroke:#333,stroke-width:2px
style E fill:#bbf,stroke:#333,stroke-width:2px
style C fill:#bbf,stroke:#333,stroke-width:2px
```

关​键节点深度解读

1. 检测与计量模块 (The Sensor Layer)

2. 运动驱动系统 (The Motor Layer)

3. 加药执行单元 (The Actuator Layer)

4. 反馈​与闭环控制 (The Feedback Loop)

性​能指标与数​据​说明

为​了直观展示自动加药装置的高性能，以下表格列出了关键性能参数及其行业意义：

自动加药装置原理图所呈现的，不仅仅是一堆机械零件的拼凑，而是一个​高度集成​、逻辑严密的精​密系统。在​制药行业，它是对人类操作经验的数字化替代，是保障药品安全有效的基石。

随着物联​网（IIoT）和​人工​智能技术的融入，未来的自动加药装置将具备更强的预测性维护能力和自适应调节能力，进一步打破生产瓶​颈，推动制药工业向智能化​、绿色化方向迈进。对于企业而言，理解并优化这套原理图背后的逻辑，是提升产品质量控制水平的必由之路。
