变压器空载试验原理解析：读懂变压器的“体检报告”
在电力系统中，变压器作为 voltage 转换设备，其运行状态直接关系到供电的稳定性与安全性。空载试验（No-load Test）是变压器最基础、最紧要的型式试验之一。它不须要负载电流，仅需施加额定电压，经由测量励磁电流和励磁阻抗，能够揭示变压器铁芯的磁化特性、气隙大小及绝缘状况。这篇文章将深入剖析空载试验的原理、测试方法及其在工程中意义。
什么是空载试验？

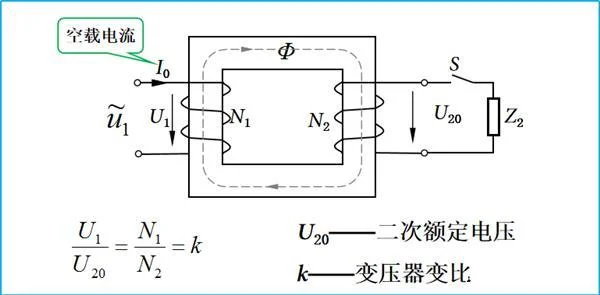

空载试验，又称“开路试验”，是一种在变压器不带负载（即二次侧开路）情况下进行的测试。此时，一次侧绕组通电，施加额定电压 。由于铁芯磁路闭合，励磁电流 会流过，变压器还会产生一定的励磁功率损耗。
这一过程就像是对变压器进行一次“高压体检”，无需挂负载即可检测出铁芯是否存在异常或老化现象。
空载试验的物理原理
变压器空载试验物理现象是磁通与磁动势之间的平衡关系，其基本方程遵循基尔霍夫定律：
其中：
为一次侧感应电动势；
为频率（为 50Hz 或 60Hz）；
为一次侧匝数；
为磁通量；
为励磁电流；
和 分别为励磁电阻和励磁电抗。
励磁电流的组成
在空载试验中，测得的励磁电流 并非纯电感电流，而是由两部分组成： 1. 磁化电流（）：产生磁通 的无功分量，是相位滞后于电压约 90° 的。 2. 铁损电流（）：克服铁芯磁滞和涡流损耗的有功分量，相位滞后电压约 60°。所以。
测试方法与数据分析
标准测试流程
测试在变压器额定电压下，从 0V 缓慢升压至额定电压（如 110kV 约为 110V），保持数秒后读数，以防铁芯饱和。
| 测试阶段 | 测量项目 | 读数记录 |
|---|---|---|
| 起始阶段 | 电压 | 0V ~ 10% U_N |
| 磁化阶段 | 励磁电流 | 10% U_N ~ 80% U_N |
| 饱和区 | 电压 | 80% U_N ~ 110% U_N |
| 稳态 | 励磁电流 | 110% U_N 处读数 |
| 降压阶段 | 电压 | 110% U_N ~ 0V |
| 确定点 | 记录 | 始终记录额定电压下的 和 |
关键参数解读
励磁电流 ： 正常范围：对于大型变压器， 为额定电流的 2%~5%。 异常情况：若 过大，意味着铁芯气隙过大、绝缘老化或铁芯硅钢片间存在杂物。 励磁阻抗 ： 计算公式：。 用于估算励磁电抗 （ 为损耗角）。数据说明与意义
空载试验所得数据是判断变压器是否“健康”的必要依据。下面呢是基于典型数据集的对比说明：
励磁电流与磁通关系
随着电压的升高，磁通 与电压成正比。在空载饱和点附近，磁通急剧增加，导致励磁电流 出现突变（饱和）。气隙影响的量化分析
变压器铁芯中存在人为或自然气隙（如分接开关位置），这会导致磁阻增大，从而引起励磁电流显著增加。对比案例：不同气隙下的空载电流
| 气隙类型 | 互感器类型 | 空载电流 (A) | 励磁阻抗 (kΩ) | 试验结论 |
|---|---|---|---|---|
| 正常 | 复合式互感器 | 1.2 | 125.6 | 合格，气隙正常 |
| 严重 | 复合式互感器 | 2.8 | 77.0 | 不合格，气隙过大或绝缘受损 |
注：气隙越大，磁阻越大，所需的励磁电流 就越小（鉴于 ），但磁通 会显著增加。
试验结论与工程应用
通过空载试验，工程师可以得出以下结论：
1. 验证铁芯设计：确认磁通密度是否超出硅钢片允许范围（ ）。
2. 评估绝缘性能：经过漏磁系数 判断绝缘是否受潮或老化。
3. 诊断故障：若空载电流异常升高，预示着铁芯局部短路或气隙增大，需立即停机检查。
变压器空载试验虽看似简单，实则是保障电力系统稳定运行的“道防线”。它通过非侵入式的测量，揭示了变压器内部磁路特性。对于电力运维人员而言，定期执行并分析空载试验数据，是预防突发电磁故障、延长设备寿命手段。在未来的智能电网建设背景下，结合在线监测技术与空载试验数据，将进一步提升变压器的预测性维护能力。
