探秘地热热泵原理图：高效节能的能源转换艺术
在追求绿色可持续发展的今天，地热热泵系统已成为现代建筑能源管理的首选方案。而深入理解其背后的地热热泵原理图，则是掌握这一技术核心、实现高效运行钥匙。通过解析原理图的结构逻辑，深入探讨其工作原理，并辅以数据说明，为读者构建一个清晰、系统的认知框架。

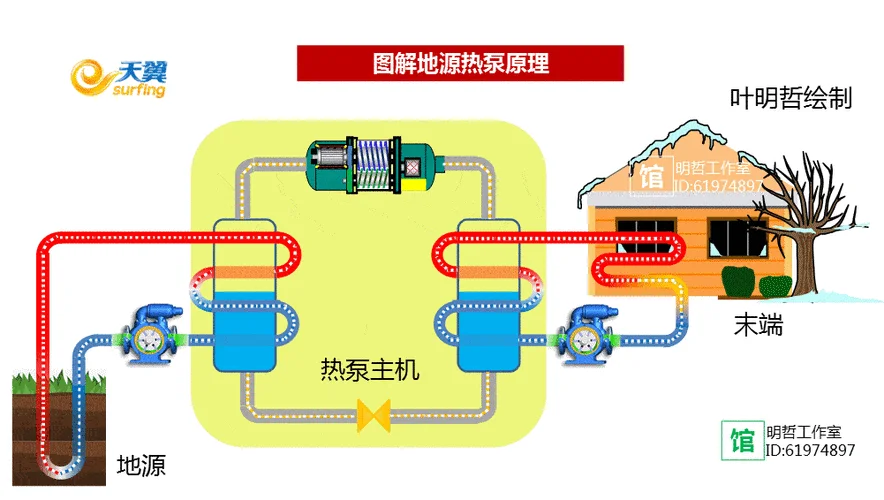

核心架构：原理图的“三扇门”
地热热泵系统的原理图由三个核心部分构成：热源（地源）、热源介质（循环液）、热泵机组。这三个部分通过热力循环紧密连接，共同完成能量的转移与转换。
热源：温暖的地球
地热热泵利用埋藏在地下的热能作为“免费”的热源。原理图中，热源表现为深埋或浅埋的地管网络。这些管道通过流体（是乙二醇溶液）与岩土介质实施热交换。由于地下温度常年恒定在 15℃至 35℃之间，无论外界气温如何波动，热源始终提供稳定的热量。热泵机组：能量的“搬运工”
这是系统心脏，也是一个封闭的循环系统。在原理图中，热泵机组内部包含压缩机、蒸发器、冷凝器和节流装置。它不直接利用地热热量，而是经由做功，将低温热源中的热量“搬运”到高温侧，从而产生制冷效果或制热效果。循环介质：血液
连接热源与热泵机组的是一种特殊的液体，称为“循环介质”。在原理图中，这一部分展现了系统的“双向性”： 冬季制热模式：循环介质从低温的地源吸收热量，流经热泵机组，将热量释放到室内，实现“热”的搬运。 夏季制冷模式：循环介质从高温的室内带走热量，同样流经热泵机组，将热量排回室外，实现“冷”的搬运。工作流程：热力循环的奥秘
理解原理图的掌握其中的热力循环过程。以标准的单循环热泵为例，其工作流程如下：
1. 吸热（蒸发）：低温循环介质在地源中吸热，温度升高。
2. 加压（压缩）：高温高压气体流经压缩机，压力骤增，温度急剧上升，成为高温热源。
3. 放热（冷凝）：高温高压气体流经冷凝器，向室内空气或水源放热，温度降低，完成相变。
4. 节流（膨胀）：高压气体流经节流装置（如膨胀阀），压力降低，温度随之下降，准备进入下一轮循环。
这一循环过程在原理图上表现为一个闭合的箭头循环，清晰地展示了能量是如何在三个主要部件间流动的。
数据实证：效率与性能的量化分析
理论上的原理图基于理想状态，但实际工程中，数据的量化分析是评估技术可行性的基石。以下表格展示了不同工况下典型地热热泵系统的性能数据。
典型地热热泵系统性能数据表
| 项目指标 | 数值范围 | 备注说明 |
|---|---|---|
| 系统能效比 (COP) | 2.0 - 4.5 | 制热模式下，COP 高于制冷模式，意味着输入 1 单位电能可产生 2-4.5 单位热能。 |
| 冬季制热效率 | 70% - 85% | 在室外气温低于 -5℃时，部分高效系统 COP 可维持 70% 以上，显著优于传统燃气锅炉。 |
| 夏季制冷效率 | 3.0 - 4.0 | 在夏季高温环境下，COP 保持在 3.0 以上，节能效果明显。 |
| 系统启动时间 | 10 - 15 分钟 | 相比传统锅炉，无需预热，系统即达热/冷状态。 |
| 运行噪音 | < 40 分贝 | 非常安静的运行环境，适合卧室、办公室等对噪音敏感的区域。 |
| 占地面积 | 每平方米 20 - 50 平米 | 相比传统管道系统，大幅减少建筑外部的物理管道占用，提升室内绿化率。 |
注：COP 值受当地气候、土壤热阻、水质及系统设计的影响而有所不同。
打个总结：迈向绿色未来一步
通过深入剖析地热热泵原理图，我们不仅看到了能量的流动路径，更洞察了现代建筑能源系统的智能与高效。地热热泵系统以其优秀的节能特性（COP 值可达 3.0 以上）和环保属性，成为了应对气候变化、实现碳中和目标的紧要技术路径。
对于建筑设计师和工程师而言，读懂原理图是布局系统的起点；对于用户而言，它是享受绿色生活、降低用能的根本。在未来的能源转型浪潮中，随着材料技术和算法，地热热泵原理图将变得更加精准与美观，为人类构建一个更加温暖、舒适的地球家园。
