气动调节阀原理与设计：精准调控的工业核心
在工业自动化、楼宇自控及精细化工领域，气动调节阀（Pneumatic Control Valve）扮演着的角色。它作为执行机构，负责根据控制信号（如压力、流量、位置等）精确调节流体（气体、液体或蒸汽）的流量、压力或温度。其工作原理与设计质量，直接决定了整个系统的控制精度、稳定性及能效水平。
核心工作原理：从信号到动作

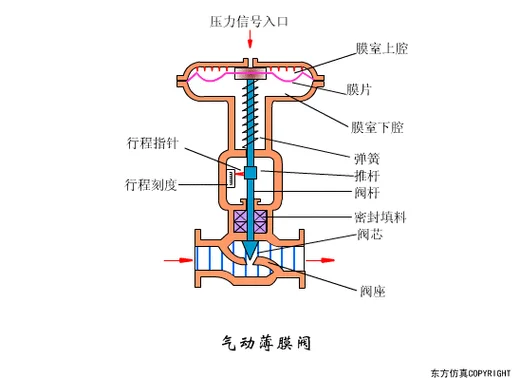

气动调节阀的运作基于气动执行机构带动阀芯推进线性或旋转运动，从而改变阀门开度。其基本流程如下：
1. 信号输入：控制回路接收来自 PLC、DCS 或过程控制仪表的数字信号（如 4-20mA, 0-10V, 3-15psi 等）。
2. 气动转换：信号经过放大、滤波及逻辑处理后，驱动气动执行机构的活塞或薄膜。
3. 机械联动：活塞的位移通过丝杆传动机构、滚轮或凸轮机构，带动内部的阀芯（Disk or Ball）沿阀座通道上下或旋转。
4. 流体调节：阀芯的移动改变了流通截面积，从而实现对进口气体的节流与分流。
关键设计参数解析
高效的设计不仅关注结构，更需深入考量以下关键参数： 阀芯结构：单片式、两片式或多叶片结构。多叶片结构能更好地抵御高速磨损并保证全行程线性度。 阀杆导向：采用滚珠丝杠或直线导轨，确保传动平稳，降低背压。 弹簧预紧力：需根据介质类型（如含硫、含氯介质）精确计算，防止阀芯在零位时卡涩。关键设计与选型因素
在设计阶段，必须建立一套严密的选型与校核模型，确保阀门在全工况下的可靠性。
| 设计维度 | 核心考量指标 | 影响说明 |
|---|---|---|
| 介质特性 | 温度、压力、腐蚀性、含杂量、粘度 | 高温高压损伤密封面；腐蚀性介质需选用衬氟或不锈钢；含油介质需采用非接触式阀芯。 |
| 流量特性 | 线性、等百分比、快开、对夹、全开 | 线性：控制精度最高，适合精密控制；快开：节能但调节慢，适合大流量调节；对夹：大开口调节，节能显著。 |
| 端口形式 | 全通径、直通式、对夹式 | 全通径：流阻小，压降低，适合大口径；对夹式：安装简便，适合中小口径。 |
| 控制方式 | 比例/定位器、变频、电机电磁 | 引入比例控制可大幅改善响应速度；变频控制可满足非均匀流量需求。 |
| 寿命预测 | 密封寿命、阀杆寿命 | 需结合介质腐蚀速率与启闭频率进行寿命校核，避免频繁启闭导致的泄漏。 |
典型选型数据对比表
| 阀门类型 | 适用场景 | 流阻系数 (ε) | 阀体材质 | 典型工况 |
|---|---|---|---|---|
| 全通径阀芯 | 大口径管道、水雾除尘 | 1.0 - 1.5 | 不锈钢、316L | 水雾除尘、冷却水 |
| 对夹阀芯 | 中小口径、旧管道改造 | 0.5 - 1.0 | 碳钢、PPH | 普通工艺流体 |
| 快开阀芯 | 伴热加热、大流量排放 | 高 (非线性) | 碳钢、316L | 伴热蒸汽、疏水 |
| 薄膜阀芯 | 高压低温、无腐蚀性 | 0.8 - 1.2 | 衬氟、聚四氟乙烯 | 天然气、蒸汽 |
设计实施流程与质量控制
一个高质量的气动调节阀原理设计，遵循以下标准化流程：
需求分析与工况模拟
收集工艺参数（Q, P, T, H）。 利用压力平衡方程计算所需阀芯面积：。 进行失速点、关闭时间等动态性能仿真。结构细化设计
确定阀杆直径与传动比，确保传动效率。 设计密封面间隙（为 0.02-0.05mm），防止泄漏与卡涩。 选择合适的主密封与辅助密封组合（如 O 型圈 + 防尘圈）。计算校核
流阻校核：确保局部阻力件不引起气蚀。 密封校核：计算最大密封面压力（）。 振动分析：评估气动推力与流体动力引起的振动幅值。图纸输出与确认
输出 CAD 装配图（含密封面标注、螺栓孔位）。 输出 BOM 清单（零件号、材质、公差）。 提交给制造厂商进行试制与验证。气动调节阀的设计绝非简单的结构堆砌，而是一项融合了流体力学、材料科学与控制理论的系统工程。
精准性：凭借合理选择阀芯结构与行程，可将控制误差控制在 0.1% 以内。
经济性：选用全通径结构与变频控制，可显著降低能耗成本。
可靠性：严谨的密封设计与寿命预测，确保关键设备在极端环境下的连续运行。
随着工业 4.0 的推进，未来的气动调节阀将更加智能化，集成传感器与数字孪生技术，实现从“被动调节”向“主动优化”的跨越。对于任何希望完成高效、精准控制的项目而言，深入理解并执行科学严谨的气动调节阀原理设计，都是构建稳定工艺系统的基石。
